A接頭-安裝步驟

請依照您所購買的雨刷樣式,並點選下列圖示,參考雨刷安裝方式


鉤式接頭雨刷安裝說明


鉤式接頭雨刷安裝說明A

將雨刷接頭蓋依箭頭方向上掀。

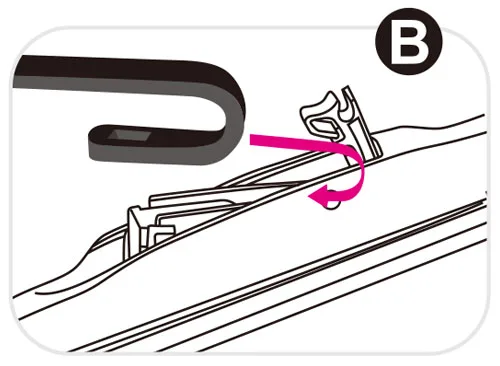

鉤式接頭雨刷安裝說明B

依箭頭方向將雨刷桿扣入雨刷。

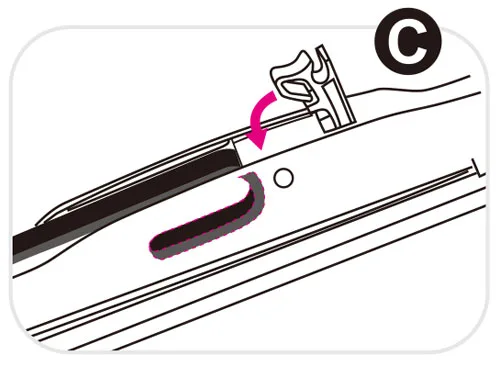

鉤式接頭雨刷安裝說明C

將雨刷蓋向下固定即完成安裝。


鉤式接頭雨刷安裝步驟一

將愛車雨刷桿拉起如上圖,再將雨刷卡榫蓋打開。

鉤式接頭雨刷安裝步驟二

將雨刷呈45度角裝入並向下壓扣。

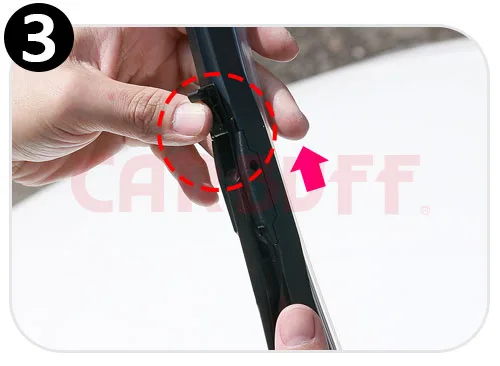

鉤式接頭雨刷安裝步驟三

將雨刷依箭頭方向移動。

鉤式接頭雨刷安裝步驟四

將雨刷卡榫蓋蓋上。 如果卡榫蓋蓋不上,請回步驟3,將雨刷往箭頭方向施力往上拉

鉤式接頭雨刷安裝步驟五

將雨刷保護套取出。

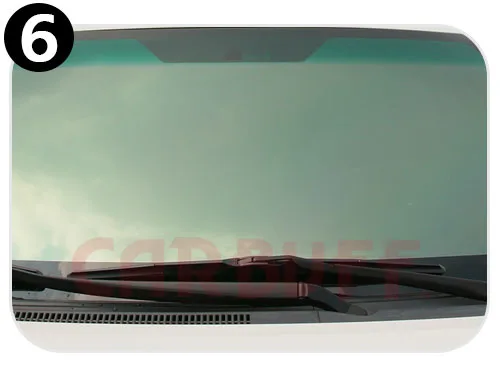

鉤式接頭雨刷安裝步驟六

安裝完成。


  • 包覆式雨刷-拆卸步驟

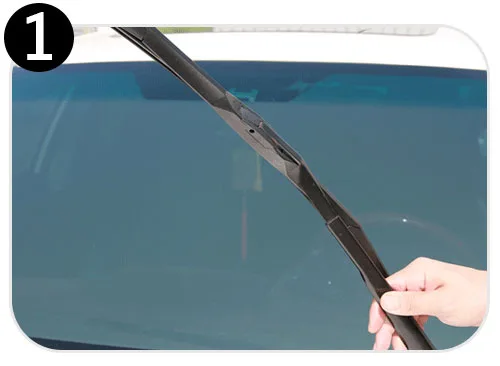

    包覆式雨刷拆卸步驟一

    將雨刷桿拉起如上圖。

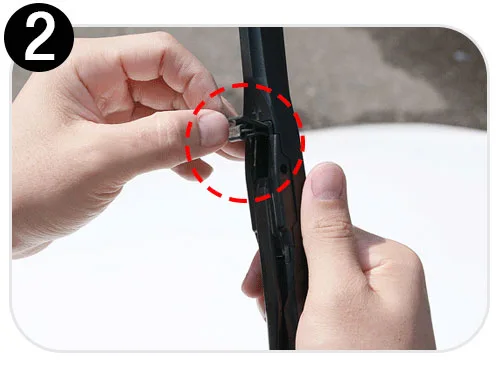

    包覆式雨刷拆卸步驟二

    將雨刷卡榫蓋打開。

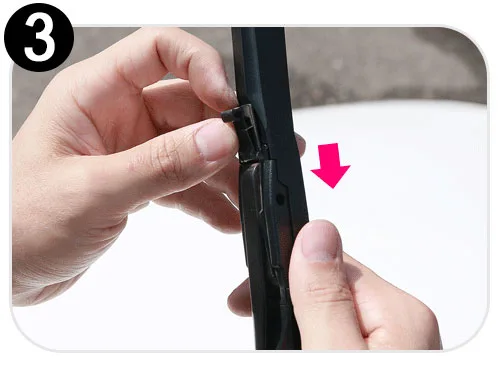

    包覆式雨刷拆卸步驟三

    將雨刷依箭頭方向移動。

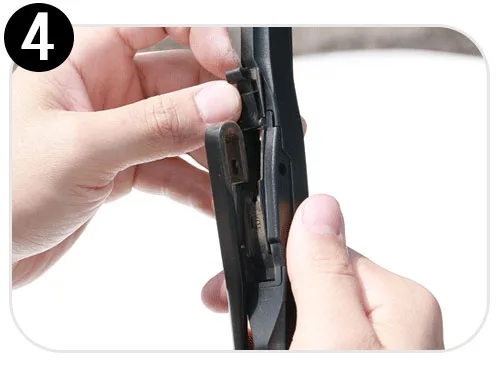

    包覆式雨刷拆卸步驟四

    將雨刷取出。

    包覆式雨刷拆卸步驟五

    將雨刷桿輕輕放回汽車玻璃上,避免雨刷桿回彈打破玻璃。

    包覆式雨刷拆卸步驟六

包覆式附轉接頭安裝說明

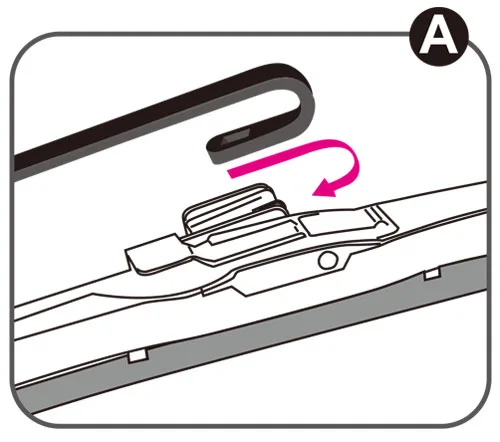

附轉接頭安裝說明A

依箭頭方向將雨刷桿扣入雨刷

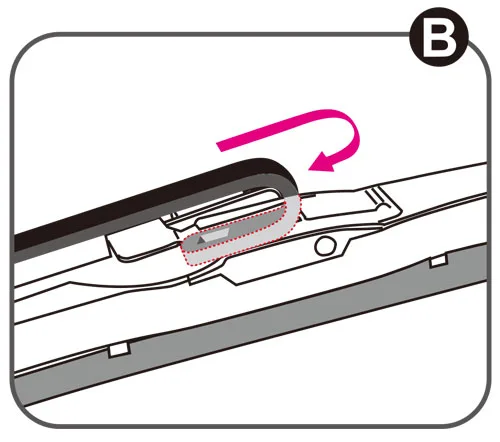

附轉接頭安裝說明B

聽到"扣"一聲固定即可。

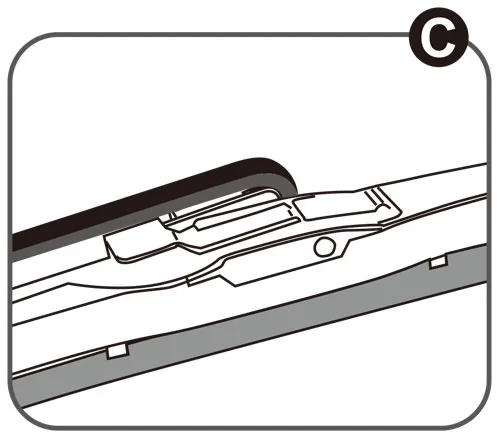

附轉接頭安裝說明C

將雨刷放回前擋玻璃即完成安裝。


歐規插孔接頭雨刷安裝說明

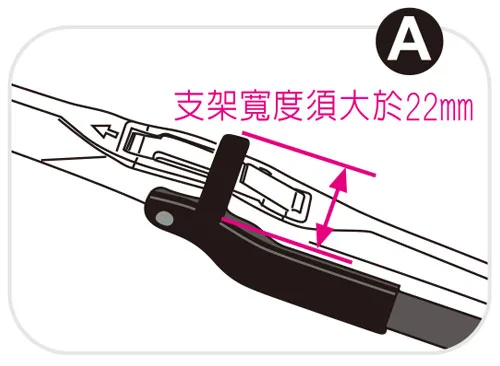

歐規插孔接頭雨刷安裝步驟一

雨刷架寬度小於22mm恕無法安裝

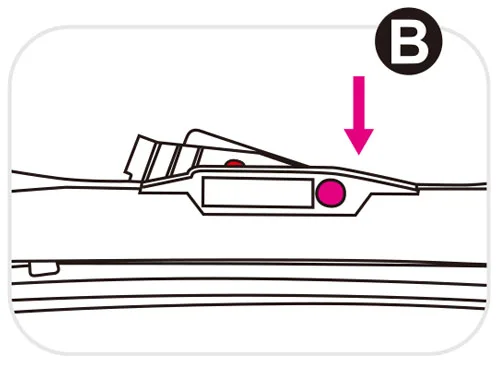

歐規插孔接頭雨刷安裝步驟二

將雨刷接頭依箭頭方向下壓。

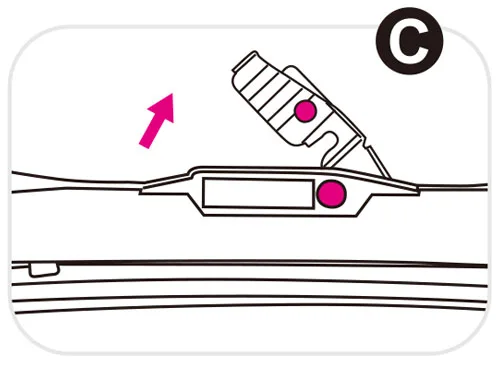

歐規插孔接頭雨刷安裝步驟三

依箭頭方向將雨刷接頭拆下。

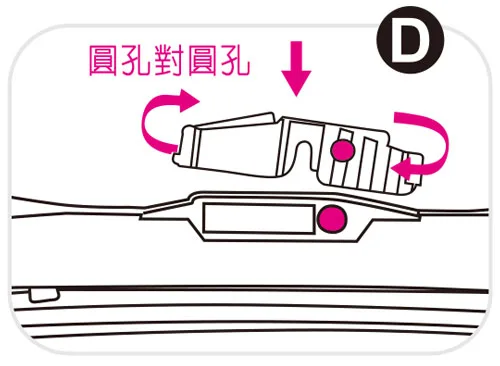

歐規插孔接頭雨刷安裝步驟四

將雨刷接頭旋轉180度並下壓固定。

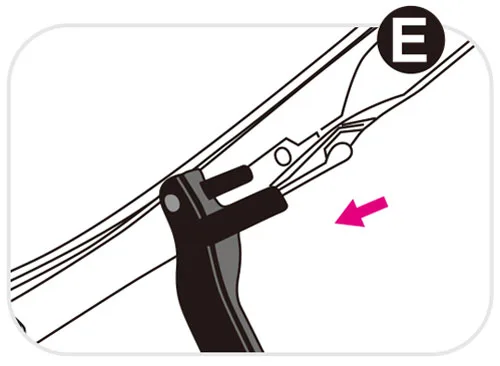

歐規插孔接頭雨刷安裝步驟五

將雨刷對準圓孔裝入雨刷桿。

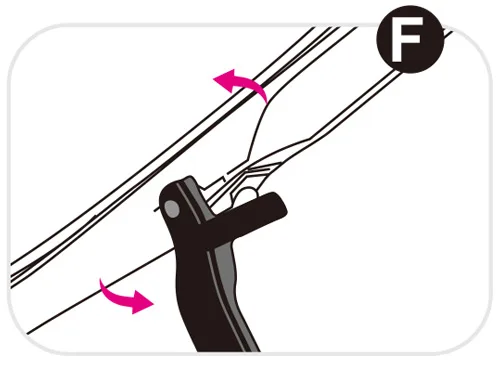

歐規插孔接頭雨刷安裝步驟六

裝入後旋轉約90度。

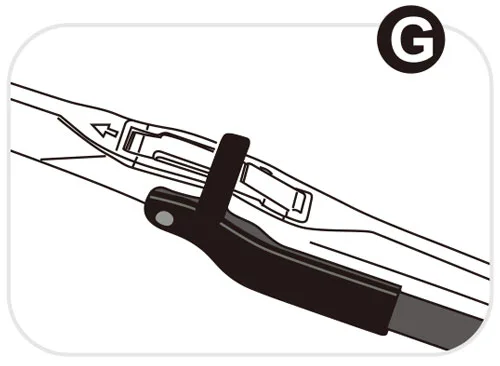

歐規插孔接頭雨刷安裝步驟七

固定後即安裝完成。

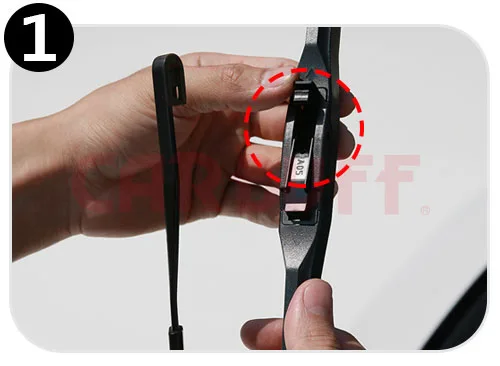

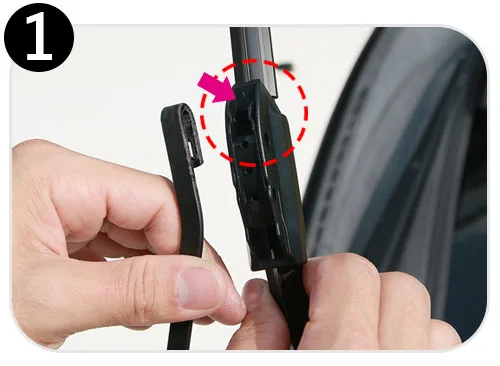

鉤式接頭雨刷安裝步驟一

將愛車雨刷桿拉起如上圖。

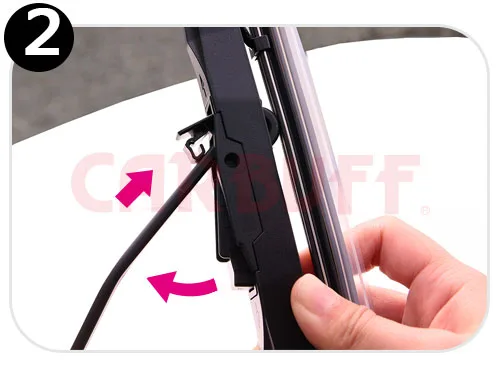

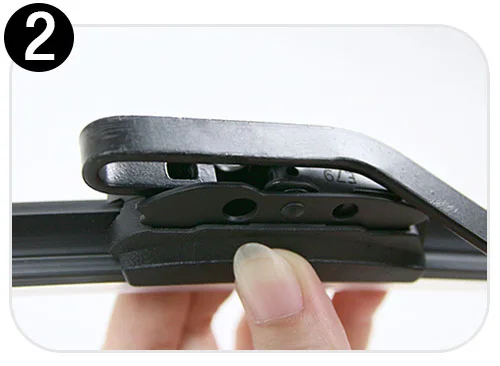

鉤式接頭雨刷安裝步驟二

將雨刷裝入雨刷桿中。

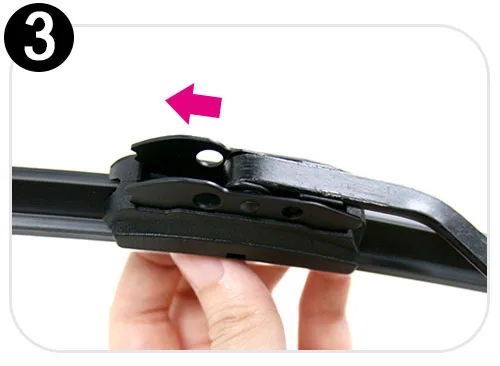

鉤式接頭雨刷安裝步驟三

將雨刷依箭頭方向移動,聽到喀一聲,即為安裝完成。

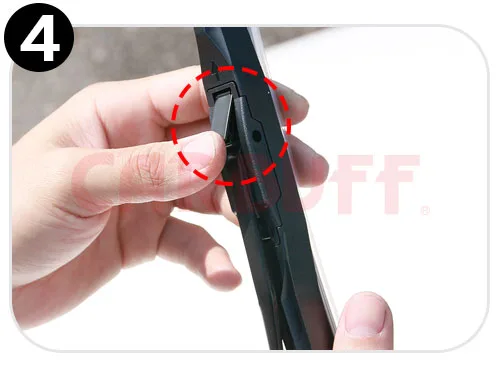

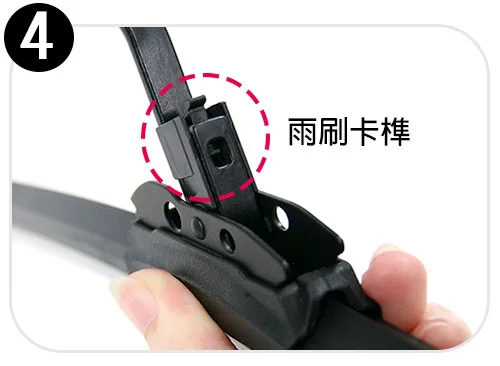

鉤式接頭雨刷安裝步驟四

雨刷背部(如圖)可確認雨刷是否安裝好。 如果雨刷卡榫沒有卡住,請回步驟3,將雨刷往箭頭方向施力往上拉

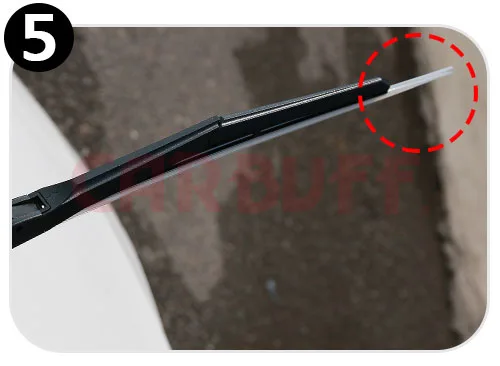

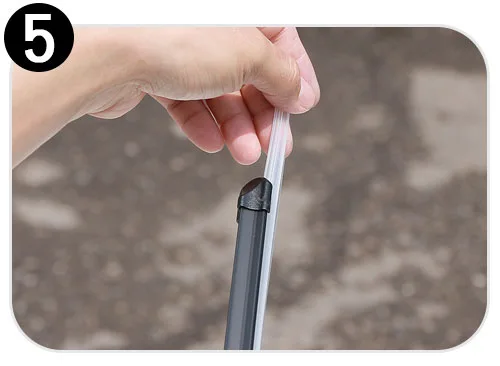

鉤式接頭雨刷安裝步驟五

將雨刷保護套取出。

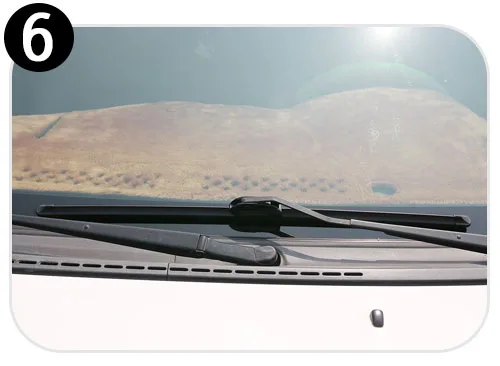

鉤式接頭雨刷安裝步驟六

安裝完成。

一般汽車使用的鉤式雨刷(J-hook)都是俗稱的小鉤(9x3),少部份車款會使用到大鉤(9x4),每支CARBUFF 軟雨刷都會另外附上大鉤的接頭,方便使用者自行更換,滿足大鉤車款的需求。如果您是大鉤車款,請參考下面"雨刷小鉤、大鉤,拆卸/安裝方式"。


  • 大鉤(9x4)雨刷,安裝方式

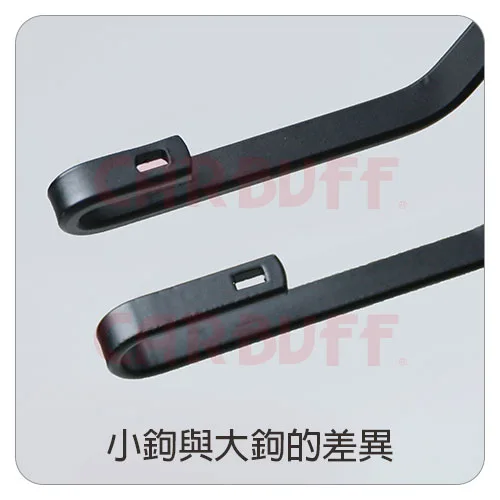

    小鉤、大鉤的差別

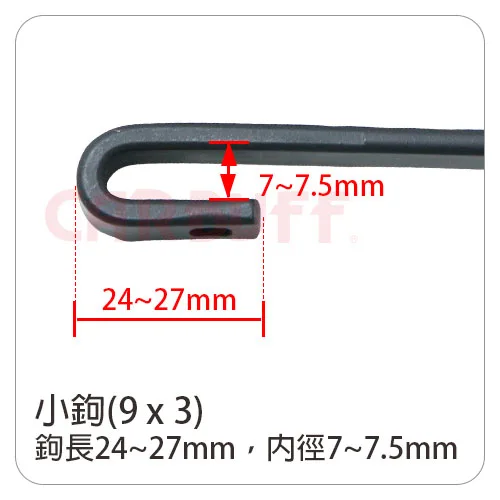

    小鉤9x3

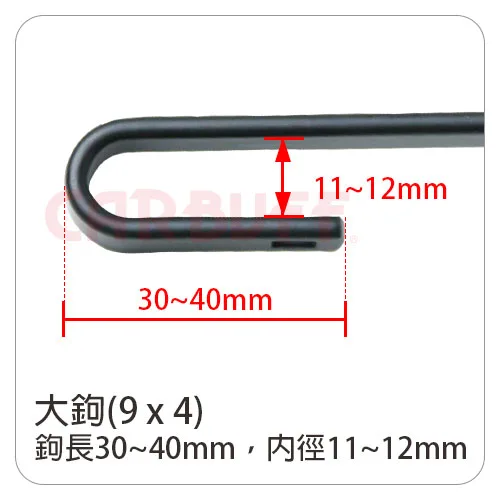

    大鉤9x4

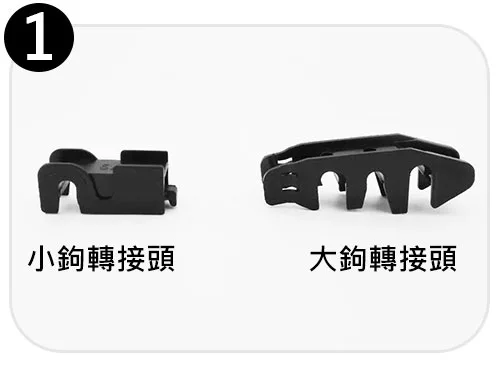

    大小鉤轉接頭

    左:小鉤轉接頭,右:大鉤轉接頭。

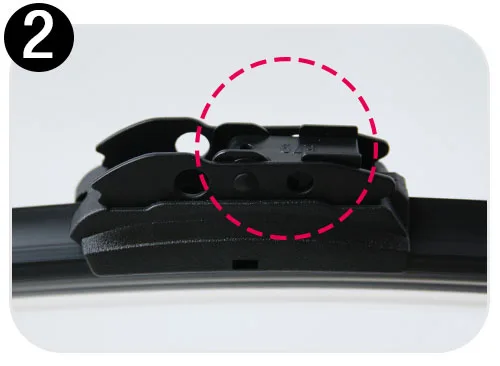

    大小鉤/拆卸安裝一

    雨刷一開始就是安裝小鉤轉接頭。

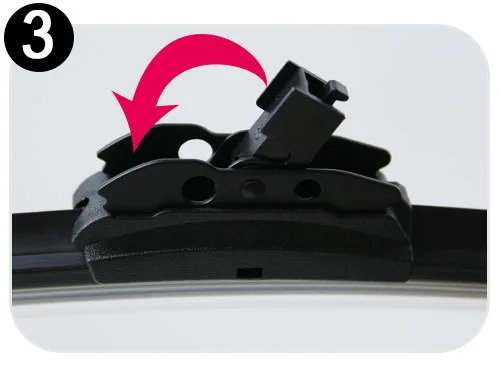

    大小鉤/拆卸安裝二

    將小鉤轉接頭向左轉動,如圖。

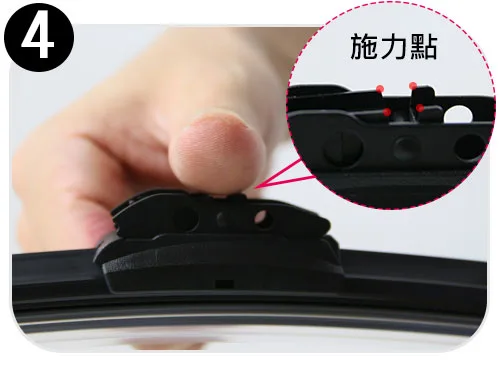

    大小鉤/拆卸安裝三

    用大拇指施力加壓4個點,如圖。

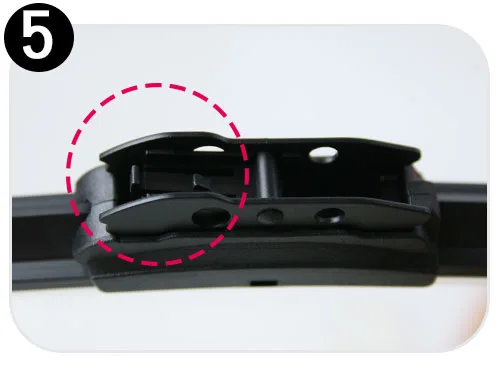

    大小鉤/拆卸安裝四

    壓下後,轉接頭就會與雨刷分離。

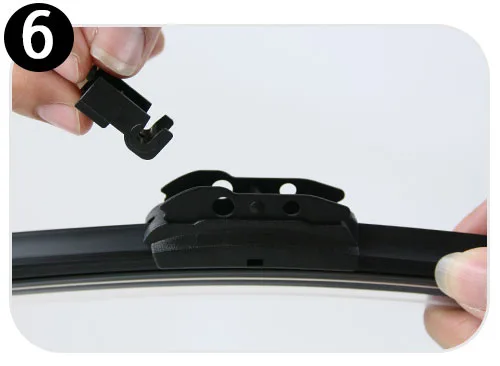

    大小鉤/拆卸安裝五

    將小鉤轉接頭,從左側取出。

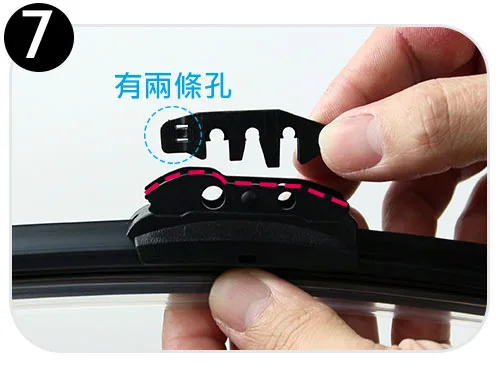

    大小鉤/拆卸安裝六

    大鉤轉接頭中央凹處對準雨刷,安裝方向必須正確,如圖。

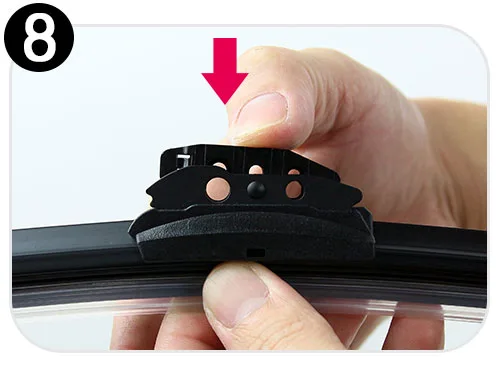

    大小鉤/拆卸安裝七

    下壓將大鉤轉接頭安裝入雨刷。

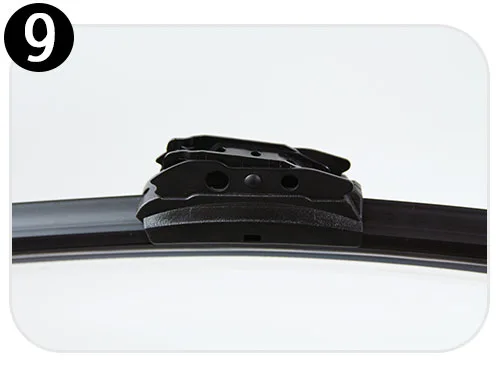

    大小鉤/拆卸安裝八

    轉接頭更換完成。

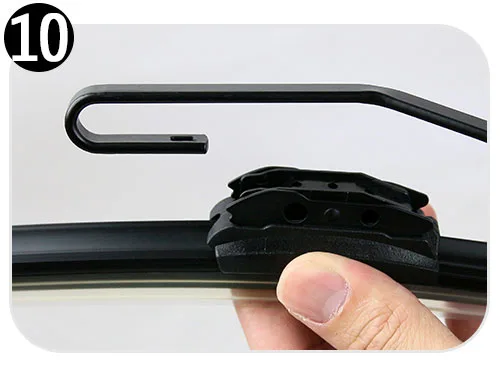

    大鉤/安裝一

    將雨刷對準雨刷接頭,如圖。

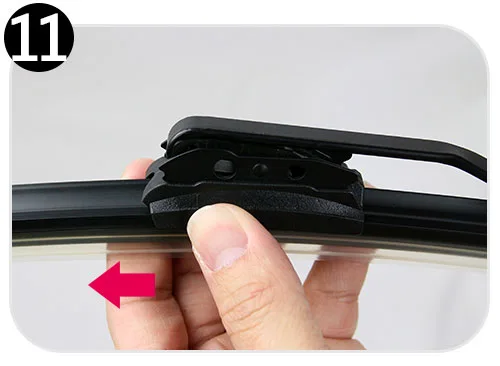

    大鉤/安裝二

    將雨刷裝入雨刷桿中(向左施力扣入)。

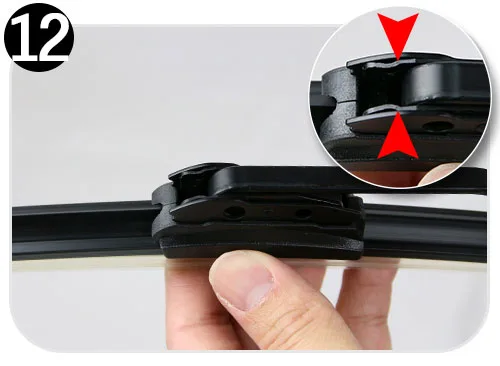

    大鉤/安裝三

    扣入雨刷,務必確認完整扣住(如小圖)。


    大鉤(9x4)轉接頭 換 小鉤(9x3)轉接頭

    大鉤轉接頭拆卸

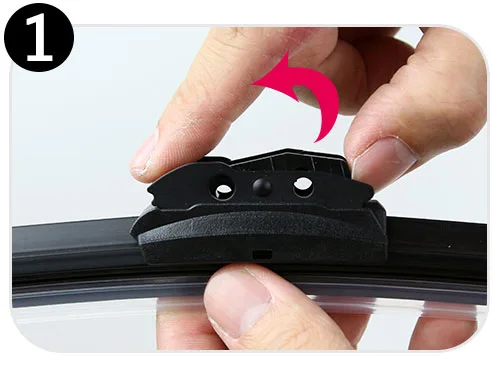

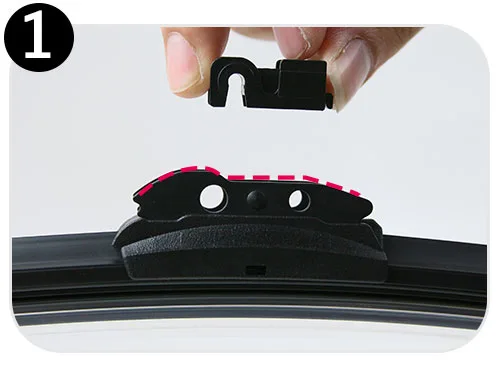

    大鉤/拆卸一

    將大鉤轉接頭向左上拔起。

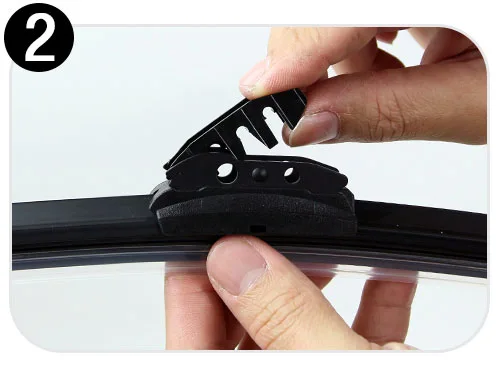

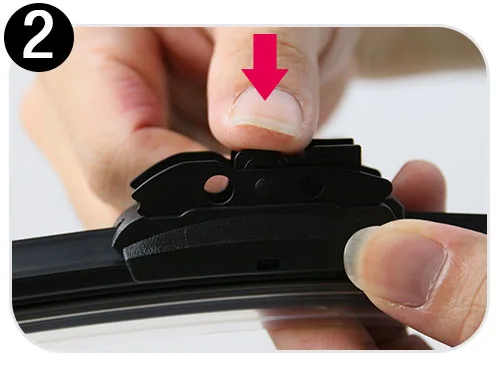

    大鉤/拆卸二

    拔起後,大鉤轉接頭將可拆卸拿下。


    小鉤轉接頭安裝
    大鉤/拆卸一

    小鉤轉接頭對準雨刷,安裝方向必須為雨刷下凹方向,如圖紅色虛線。

    大鉤/拆卸二

    下壓將小鉤轉接頭安裝入雨刷。


  • 通用軟骨-拆卸步驟

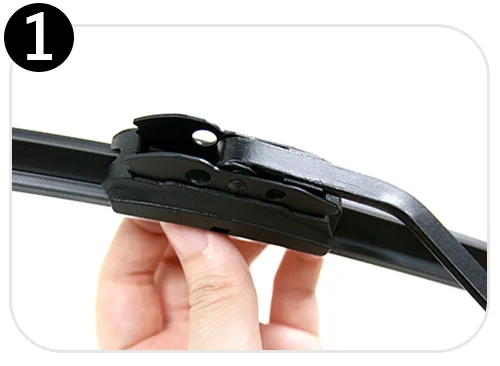

    通用軟骨拆卸步驟一

    將愛車雨刷桿拉起,如圖。

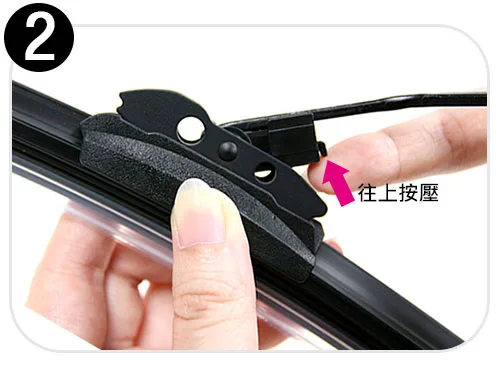

    通用軟骨拆卸步驟二

    轉動雨刷,依照箭頭指示往上按壓。

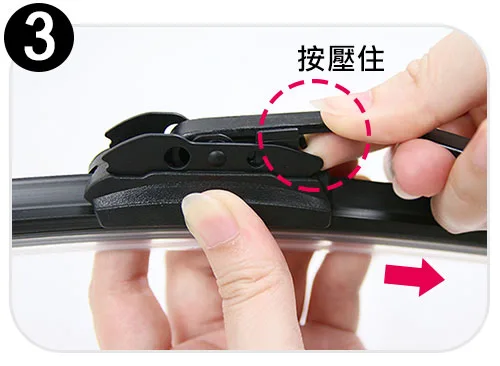

    通用軟骨拆卸步驟三

    將雨刷依箭頭方向移動。

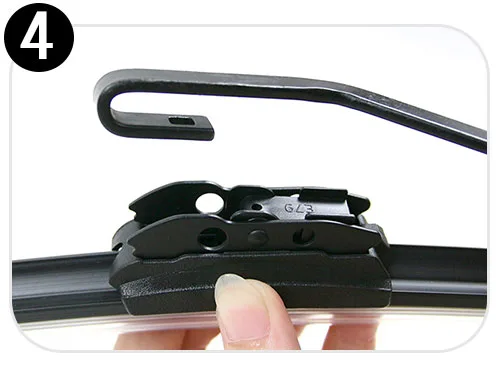

    通用軟骨拆卸步驟四

    拆卸後,如圖。

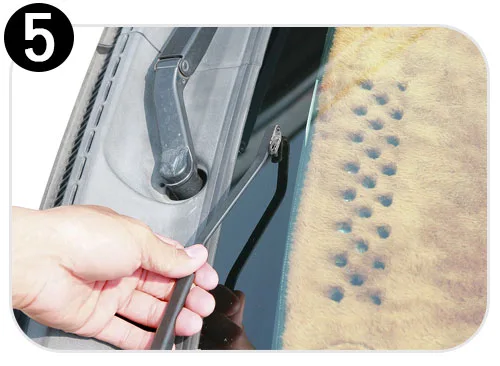

    通用軟骨拆卸步驟五

    將雨刷桿輕輕放在汽車玻璃上,避免雨刷桿回彈打破玻璃。

    通用軟骨拆卸步驟五

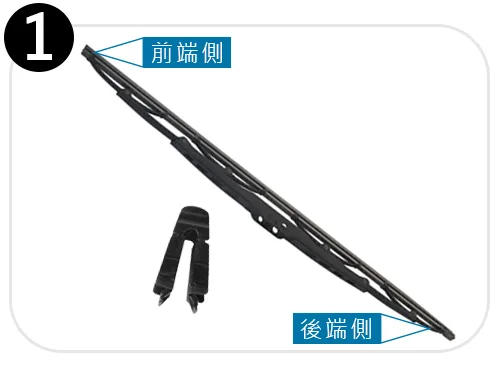

硬骨雨刷安裝步驟一

將雨刷及接頭取出。

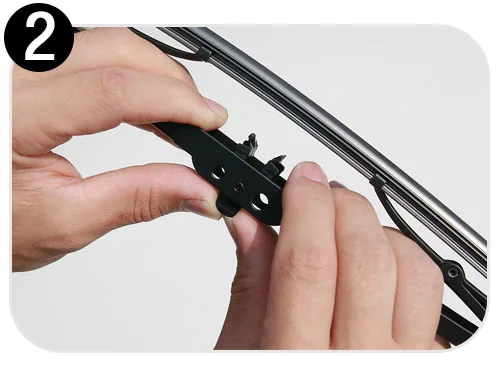

硬骨雨刷安裝步驟二

將雨刷接頭裝入雨刷。

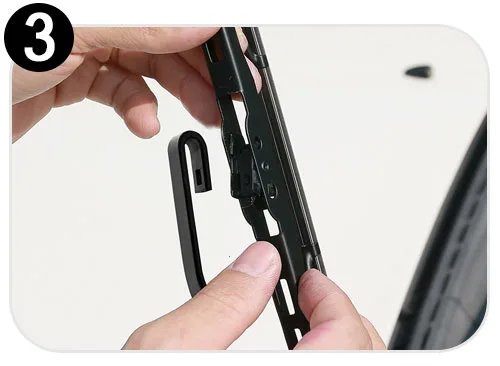

硬骨雨刷安裝步驟三

將雨刷安裝至雨刷桿。

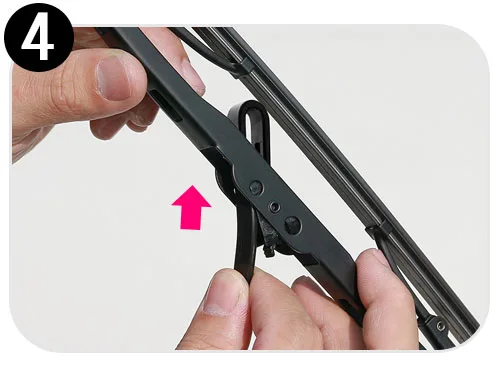

硬骨雨刷安裝步驟四

將雨刷往箭頭方向移動。

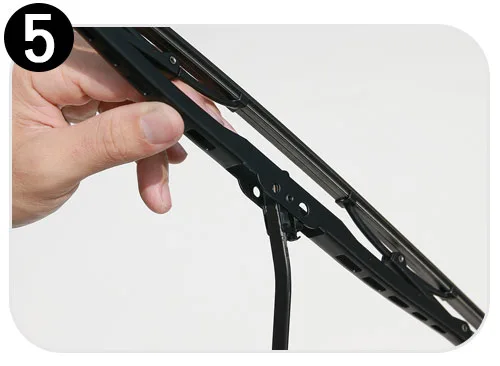

硬骨雨刷安裝步驟五

將雨刷裝入雨刷桿中並扣住(叩一聲)卡榫卡住。 請再次確定雨刷是否固定住

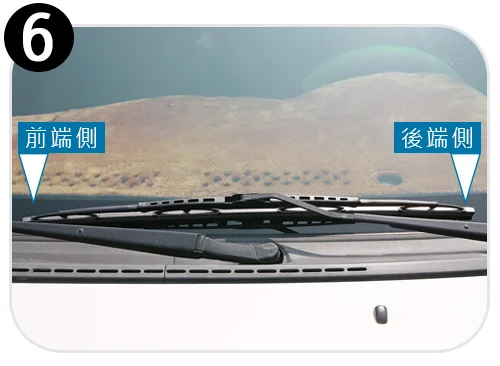

硬骨雨刷安裝步驟六

安裝完成,如圖。


  • 矽膠硬骨雨刷-安裝步驟

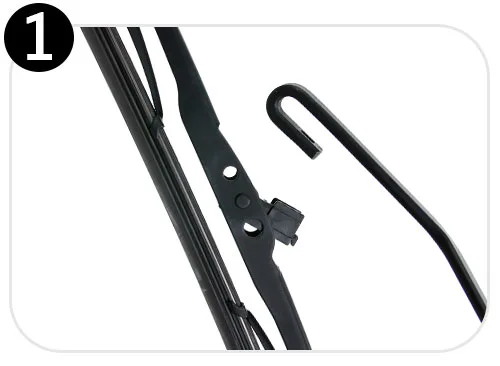

    矽膠硬骨雨刷步驟一

    將愛車雨刷桿拉起如上圖再將雨刷接頭先轉45度。

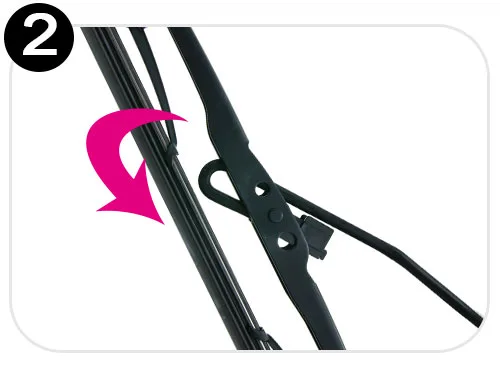

    矽膠硬骨雨刷步驟二

    將雨刷依箭頭指示安裝。

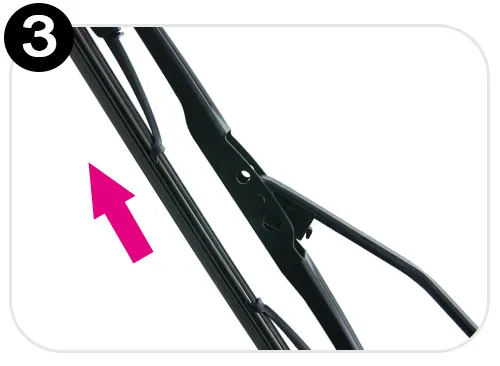

    矽膠硬骨雨刷步驟三

    將雨刷依箭頭方向移動,聽到〝喀”一聲即完成。

    更換轉接頭大鉤說明(9x4)

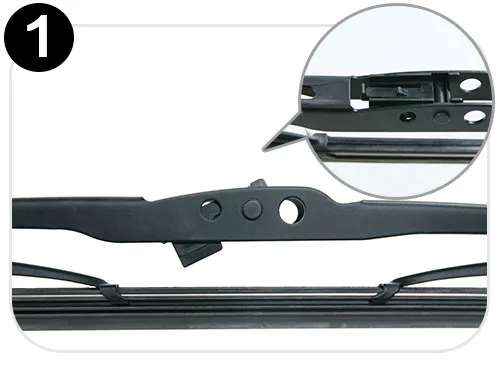

    矽膠硬骨雨刷步驟1

    將小鉤轉接頭翻轉至背面並稍微傾斜,以便拆卸時施力。

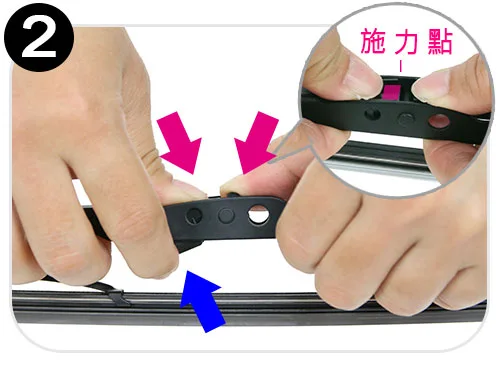

    矽膠硬骨雨刷步驟2

    依圖示藍色箭頭為輔助點,紅色箭頭為施力點往下按壓。

    矽膠硬骨雨刷步驟3

    轉接頭(小鉤)即拆卸完成。

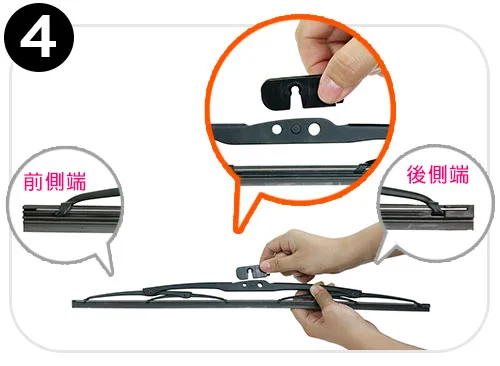

    矽膠硬骨雨刷步驟4

    將轉接頭(大鉤)安裝於雨刷上。請注意安裝方向

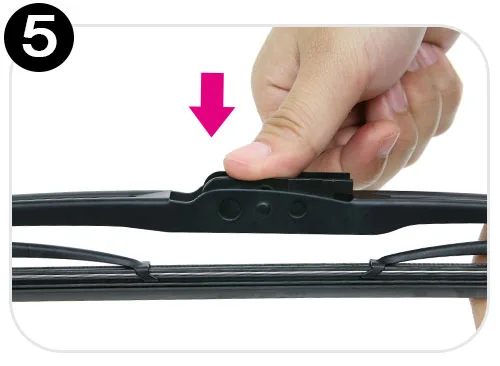

    矽膠硬骨雨刷步驟5

    請依箭頭指示向下按壓,聽到〝喀〞一聲

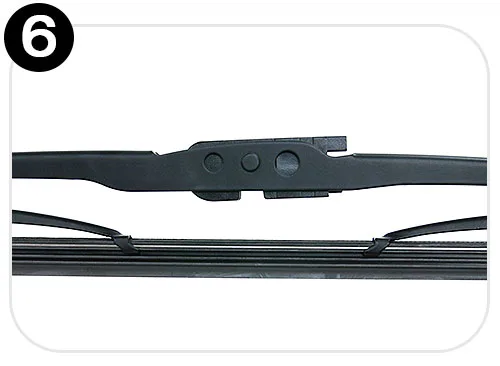

    矽膠硬骨雨刷步驟6

    如圖示轉接頭(大鉤),即安裝完成。


  • 硬骨雨刷-拆卸步驟

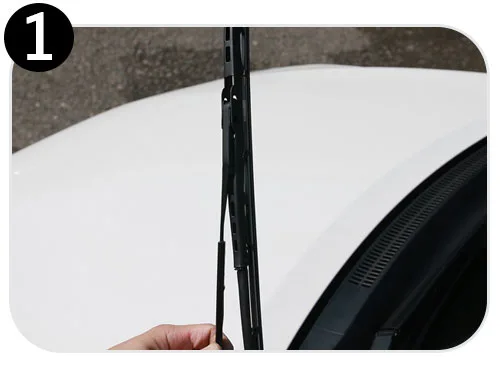

    硬骨雨刷拆卸步驟一

    將雨刷桿拉起。

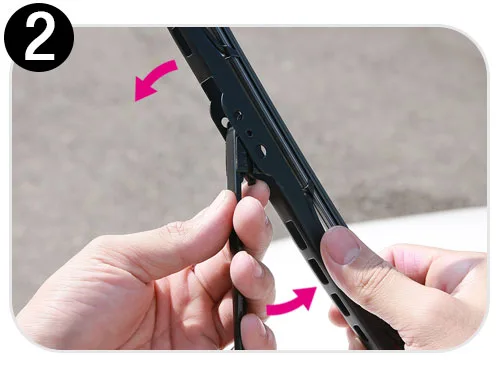

    硬骨雨刷拆卸步驟二

    將雨刷依箭頭方向移動。

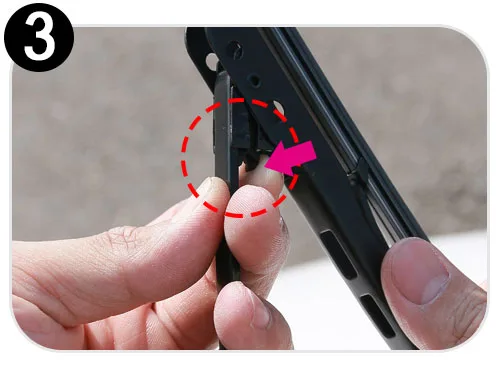

    硬骨雨刷拆卸步驟三

    按壓雨刷卡榫。

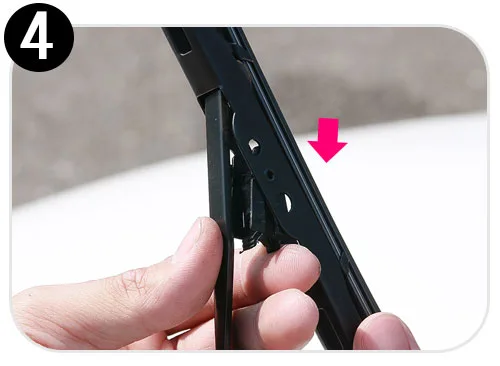

    硬骨雨刷拆卸步驟四

    將雨刷依箭頭方向移動。

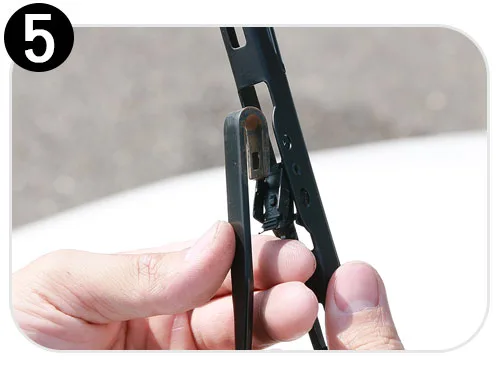

    硬骨雨刷拆卸步驟五

    將雨刷取出。

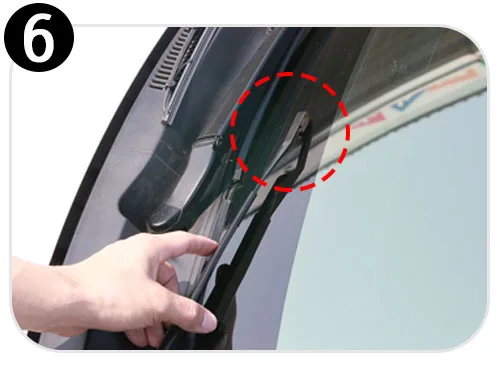

    硬骨雨刷拆卸步驟六

    將雨刷桿輕輕放回汽車玻璃上避免雨刷桿回彈打破玻璃。

    硬骨雨刷拆卸步驟七
